Что включает лазерное сканирование помещений и какой результат получает заказчик?

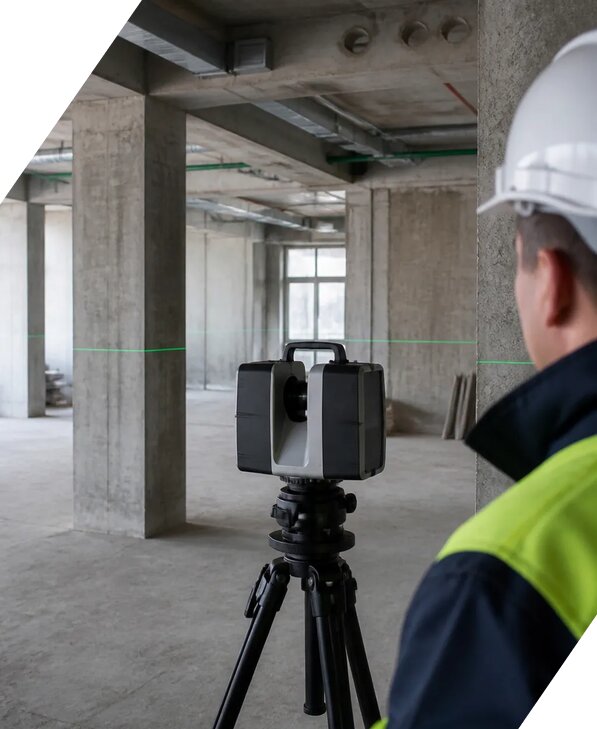

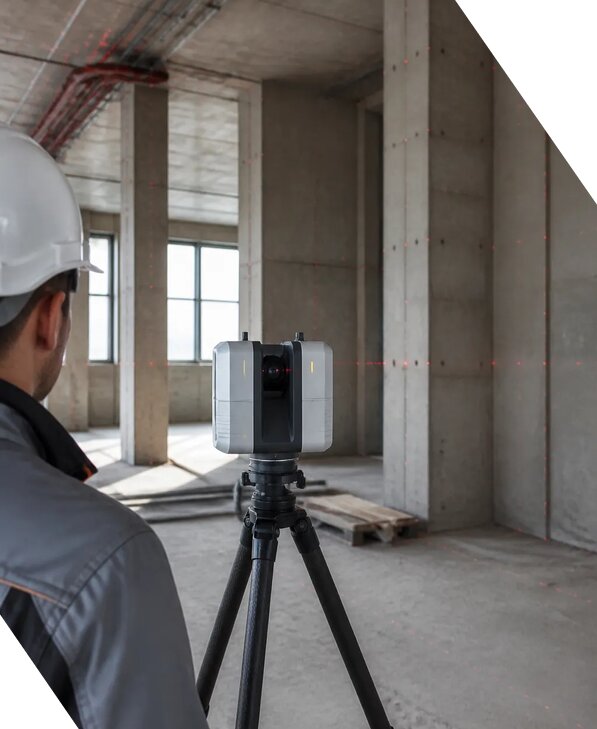

Лазерное сканирование помещений представляет собой комплекс инструментальных измерений, при котором сканерные станции последовательно фиксируют пространственное положение стен, перегородок, перекрытий, дверных и оконных проемов, колонн, балок, лестниц, инженерных коммуникаций и других элементов объекта. В отличие от отдельных замеров рулеткой или дальномером, технология позволяет получить плотное облако точек, отражающее фактическую геометрию помещения с высокой точностью сканирования. На основании результатов формируется цифровая копия объекта, пригодная для дальнейшей обработки в проектных и инженерных программах.
В состав работ может входить подготовка обмерного плана, обмерных чертежей, поэтажных планов, планов помещений, фасадных чертежей и разрезов здания. При необходимости специалисты выделяют геометрию фасада, фиксируют расположение инженерных коммуникаций, определяют взаимное положение конструкций и выявляют отклонения от проектных решений. Итоговый комплект зависит от технического задания и может быть передан в формате DWG, а также в других согласованных форматах.
Перед началом работ определяется методика проведения, состав помещений, требуемая детализация и допустимая погрешность измерений. После полевых измерений данные проходят обработку, совмещение и контроль качества. Заказчик получает результаты измерений, графические материалы и, если это предусмотрено задачей, протокол результатов с описанием примененного измерительного оборудования, условий выполнения работ и выявленных особенностей объекта. Лазерное сканирование особенно полезно при реконструкции, перепланировке, подготовке дизайн-проекта, проверке фактических размеров перед монтажом и создании исходной документации для BIM-моделирования. Работы выполняются в Алексине специалистами компании ЭкспертизаРоссия, режим работы Пн-Пт 09-18 Сб-Вс вых..
В каких случаях лазерное сканирование помещений эффективнее традиционных обмерных работ?
Лазерное сканирование помещений целесообразно применять там, где требуется быстро и подробно зафиксировать существующее состояние объекта, а обычные обмерные работы не обеспечивают достаточной полноты данных. Технология особенно эффективна в зданиях со сложной конфигурацией, большим количеством помещений, криволинейными поверхностями, нестандартными конструкциями, плотной инженерной сетью и ограниченным доступом к отдельным участкам. Сканирование позволяет одновременно получить сведения о множестве элементов, не выполняя отдельный замер каждого расстояния.
Метод востребован при реконструкции и капитальном ремонте, когда проектировщику необходимо знать фактическую геометрию здания до разработки решений. Он помогает подготовить обмерный план, поэтажные планы, разрезы здания и фасадные чертежи, сопоставить фактические размеры с проектной и нормативной документацией, определить перепады, перекосы и отклонения стен, перекрытий, проемов и других конструкций. При обследовании помещений с действующими инженерными коммуникациями облако точек дает возможность увидеть их взаимное расположение и снизить риск ошибок при проектировании.
Лазерное сканирование также рационально использовать для контроля выполненных строительно-монтажных работ, проверки качества отделки, подготовки исполнительной документации и создания цифровой копии объекта. На основе повторных съемок можно выполнить контроль отклонений и сравнение нескольких этапов строительства. Это важно при приемке работ, техническом аудите и подготовке технического заключения. В зависимости от задачи применяются сканерные станции и дополнительное измерительное оборудование, а результаты обрабатываются с учетом установленной погрешности измерений. Стоимость работ начинается от 5494 руб/м² и зависит от площади, высоты помещений, насыщенности инженерными системами, необходимой точности, количества выходных материалов и условий доступа. При заказе услуги под ключ скидка от 16 процентов.
Какие данные можно определить по результатам лазерного сканирования помещений?
По результатам лазерного сканирования можно определить фактические линейные и пространственные параметры объекта, которые необходимы для проектирования, обследования, реконструкции и контроля качества. Обработанное облако точек содержит сведения о координатах поверхностей и позволяет измерять длины, ширины, высоты, площади, объемы, уклоны, перепады и взаимные расстояния между конструкциями. Специалист может зафиксировать фактическую геометрию стен, потолков, полов, колонн, балок, лестничных маршей, оконных и дверных проемов, а также определить геометрию фасада и положение выступающих элементов.
На основании цифровых данных подготавливаются планы помещений, обмерные чертежи, поэтажные планы, фасадные чертежи и разрезы здания. При необходимости выполняется построение трехмерной модели, подготовка материалов в формате DWG и формирование цифровой копии объекта для последующей работы архитекторов, конструкторов, дизайнеров и инженеров. Сканирование помогает выявить неплоскостность стен, отклонение перегородок от вертикали, перепады перекрытий, смещение проемов, несоответствие проектным размерам и фактическое расположение инженерных коммуникаций.
Важно учитывать, что лазерное сканирование фиксирует геометрические характеристики и видимые условия объекта. Оно не заменяет лабораторные испытания материалов, проверку прочности конструкций или скрытые обследования, если такие задачи не включены в отдельную программу. Для оценки технического состояния могут потребоваться натурные измерения, инструментальные измерения, испытательное оборудование и лабораторный контроль. Если объект требует комплексной оценки, данные сканирования объединяются с результатами обследования, нормативной документацией и проектными материалами. Итогом может стать техническое заключение с описанием результатов измерений, выявленных отклонений, ограничений метода и выводов о соответствии требованиям. Подготовку технического задания и состава итоговых материалов можно согласовать, отправив запрос КП Федору Николаевичу.
Как обеспечиваются точность измерений и контроль качества при лазерном сканировании?
Точность лазерного сканирования обеспечивается не только характеристиками оборудования, но и правильной организацией всего процесса. До выезда специалисты анализируют техническое задание, определяют требуемую детализацию, выбирают точки размещения сканерных станций, оценивают доступность помещений, наличие отражающих или прозрачных поверхностей и возможные препятствия. Станции размещают таким образом, чтобы соседние зоны имели надежное перекрытие, а полученные данные можно было корректно объединить в единую систему координат.
В ходе работ применяются поверенное или проверенное измерительное оборудование, контрольные точки и дополнительные натурные измерения в местах, где требуется уточнение геометрии. После завершения полевого этапа выполняется регистрация сканов, проверка взаимного положения станций, анализ плотности облака точек и выявление участков с недостаточными данными. Погрешность измерений оценивается с учетом дальности до поверхности, условий видимости, особенностей материала, положения прибора и выбранной методики проведения. При необходимости выполняется повторное сканирование отдельных зон.
Контроль качества включает визуальную проверку облака точек, сопоставление измерений с исходными планами, проверку замкнутых размеров, анализ вертикальности и горизонтальности конструкций, а также проверку корректности подготовленных чертежей. В документации указываются примененные сканерные станции, измерительное оборудование, условия проведения работ, система координат, ограничения метода и результаты измерений. Если лазерное сканирование выполняется в составе технического обследования, данные сопоставляются с требованиями нормативной документации и материалами аккредитованной лаборатории, если проводились лабораторные испытания. Такой подход позволяет использовать результаты не только для визуализации, но и для инженерных расчетов, контроля отклонений, исполнительной съемки и подготовки технического заключения. Компания работает с 2014 года, за период с 2014 года по 2026 выполнено более 2610 заказов, включая обмерные работы и инструментальные измерения.
Можно ли использовать результаты лазерного сканирования для проектирования и технического обследования?
Результаты лазерного сканирования могут использоваться как надежная исходная основа для проектирования, реконструкции, перепланировки, технического обследования и контроля выполненных работ. Полученное облако точек отражает состояние объекта на дату съемки и позволяет работать не с предположительными, а с фактическими размерами и пространственным положением конструкций. Это особенно важно для зданий, где исполнительная документация отсутствует, устарела или не соответствует реальному состоянию помещений.
Для проектных задач из облака точек подготавливаются поэтажные планы, планы помещений, обмерный план, обмерные чертежи, фасадные чертежи, разрезы здания и трехмерные модели. Материалы могут использоваться архитекторами, конструкторами, специалистами по инженерным системам и дизайнерами. Точные данные позволяют заранее учитывать существующие неровности, перепады, смещения и ограничения, согласовать размещение оборудования, проверить проходы и проемы, а также снизить вероятность переделок на строительной площадке. По согласованному техническому заданию материалы передаются в формате DWG и иных форматах, необходимых для проектной работы.
При техническом обследовании лазерное сканирование дополняет визуальный осмотр и другие инструментальные измерения. Оно помогает зафиксировать геометрию фасада, положение конструктивных элементов, отклонения от вертикали и горизонтали, деформации, изменение размеров и взаимное расположение инженерных коммуникаций. Однако выводы о прочности, несущей способности и свойствах материалов делаются только с учетом комплексной программы обследования, результатов испытаний, нормативной документации и, при необходимости, заключений аккредитованной лаборатории. На основании совокупности данных оформляется протокол результатов или техническое заключение с описанием методики проведения, условий съемки, точности, ограничений и выводов о соответствии требованиям. В Тульской области наши специалисты выполняют лазерное сканирование помещений для частных, коммерческих и производственных объектов. По вопросам подготовки технического задания и состава материалов доступен телефон: +7 931 105-63-33.
